电池充电器

电池充电器

M6DAC是一款体积小、功率密度高、充电精度高的双通道通用平衡充电器产品，可以为Sunray-300系列无人机电池充电。

充电器基本参数

• 尺寸：158MM * 134MM * 63MM
• 质量：700g
• 输入电压：DC 7-28V@MAX30A / AC 100-240V@MAX2.5A
• 电池类型：LiPo / LiHV / LiFe / Li-on@1-6S / NiMH @1-16S / Pb @1-10S
• 平衡电流：1000mA @2-6S
• 平衡精度：<0.005V
• 充电功率：0.1-15A@350W * 2（异步模式）/ 0.1-25A@700W * 1（同步模式）
• 放电功率：0.1-15A@350W * 2（回收模式）/ 0.1-3A@15W * 2（内耗模式）
• USB-C接口：65W@20V@3.25A / 固件升级
• USBC协议：PD,QC,AFC,FCP,SCP,PE,SFCP,VOC

充电器功能简介

• 锂电池截止电压可设置（TVC功能）
• 可测量电池电压，电池内阻，锂电池平衡管理
• 恒流恒压源输出，可自定义1-28V恒压，1-15A恒流
• 可适配主流无人机电池，自动激活并充电。
• 多语言系统，可任意升级所需要语言

🔗 D6AC官方说明书下载

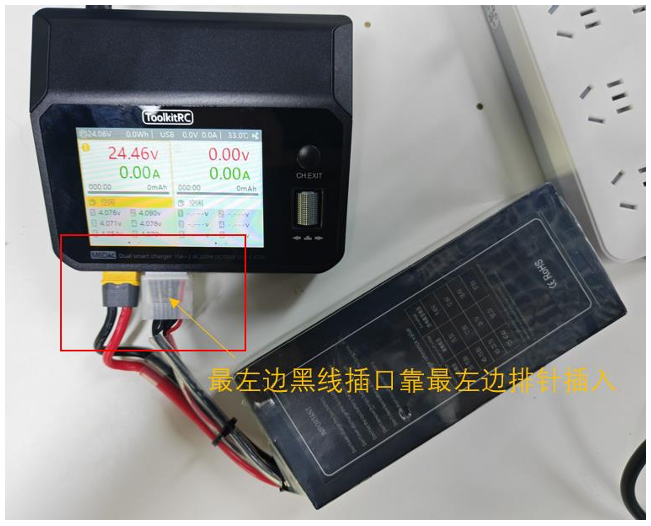

电池充电连接示意图

Sunray-300系列无人机电池与充电器的连接方式如下图所示：
