动力系统

动力系统

无人机动力系统包括电池、电调、电机以及螺旋桨。

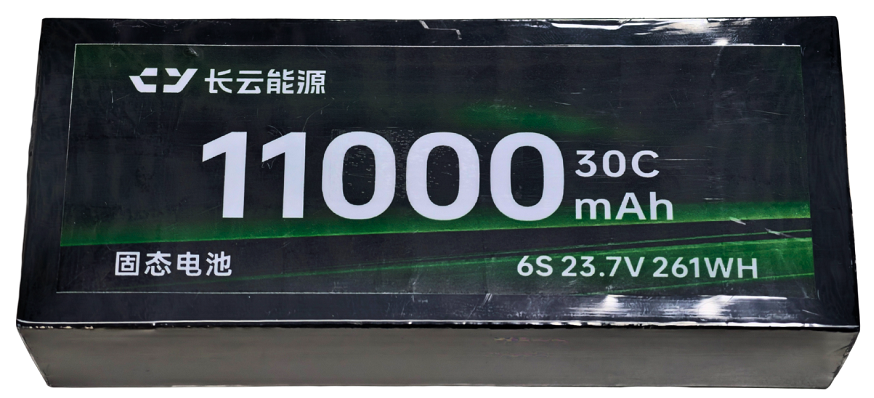

电池

电池基本参数

• 型号：CEBATTERY
• 容量：11000mAh
• 峰值倍率：30c
• 能量密度：261wh/kg
• 最高电压：26.7V（6S1P/单节最高4.45v）
• 截止电压：19.2V（单节3.2V）
• 建议存放电压：22.8V
• 电池类型：高压锂聚合物电池
• 工作环境温度：-20℃-65℃
• 电池重量：860g
• 尺寸：175mm * 75mm * 38mm（长 * 宽 * 高）

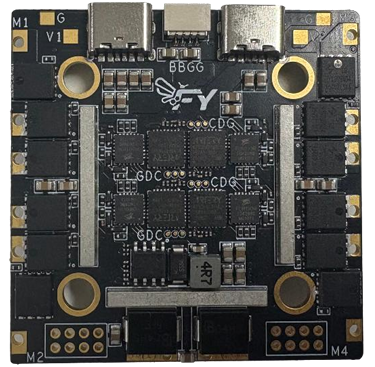

电调

电调基本参数：

• 尺寸：50MM * 50MM * 7.6MM (长 * 宽 * 高)
• 重量：25g
• 单路电调最大瞬时电流：65A（10s内）
• 单路电调额定电流：55A
• 电调协议：PWM/DShot（300/600）
• 建议使用3S-6S锂电池供电
• 支持两路BEC输出，单路BEC输出5V/12V-5A(最大)

电机

电机参数如下图所示：

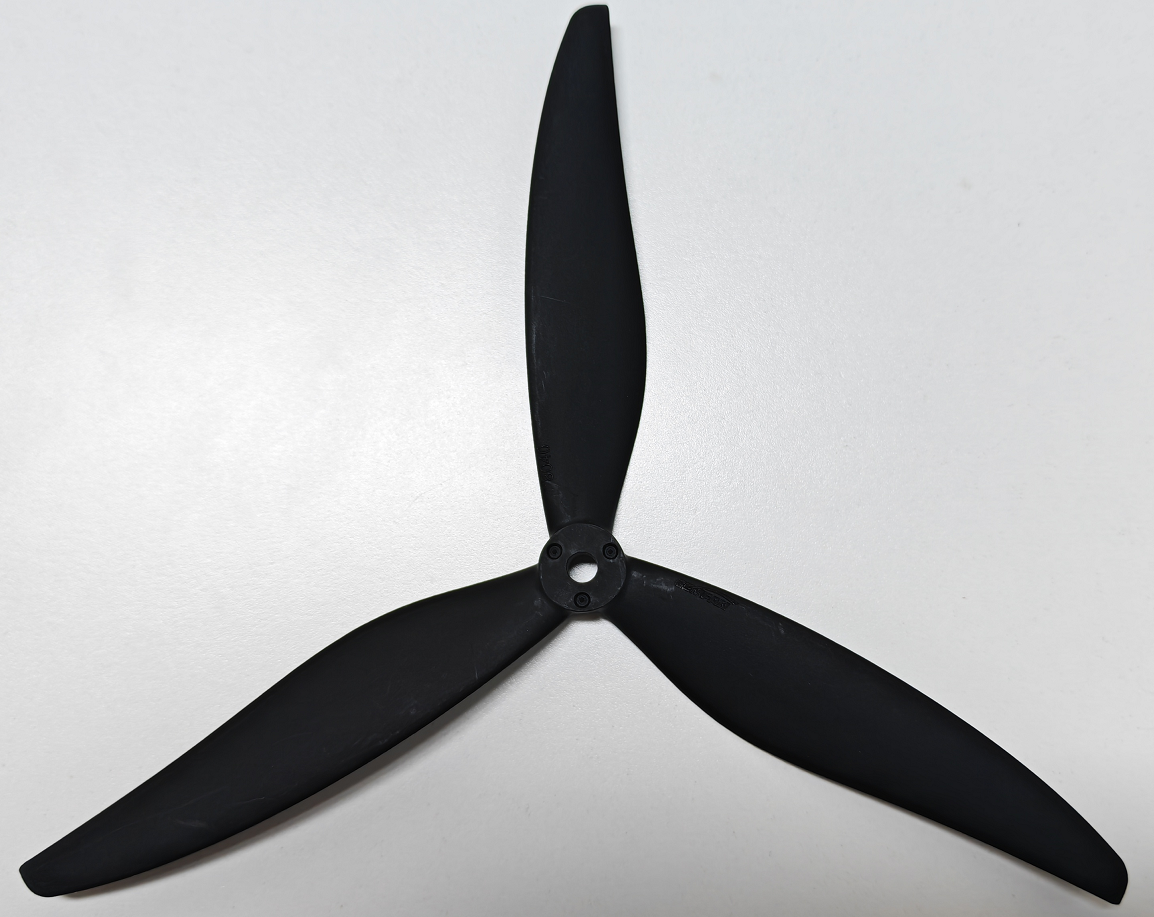

螺旋桨

螺旋桨基本参数：

• 桨叶直径：204MM
• 桨叶宽度：20mm
• 桨叶数目：3
• 螺距：4in
• 中心内孔：5mm
• 中心厚度：7.5mm
• 质量：10.3g
• 材质：玻纤尼龙

安装说明：

Sunray-300的螺旋桨安装方式如下：

• 准备好桨叶和扳手
• 拧开电机轴上的螺母，将桨叶插入电机轴
• 利用扳手将螺母顺时针拧紧即可
• 注意！ 一套螺旋桨内有两对镜像的桨叶，安装时需要保证对角线上的桨叶一样（相邻的两个桨叶镜像）、注意桨叶前后缘，即按照下图所示安装螺旋桨。
