电源分电板

电源分电板

该模块直连电池，具备升降压一体功能的同时配有两路独立可调输出，能以极小的体积满足绝大部分的无人机设备（如机载电脑、传感器等）的供电需求。

基本参数

• 电源输入电压：14.4V-30V（即支持4S-6S锂电池）
• 瞬时最大工作电流：10A（单路）
• 持续最大工作电流：7.5A（单路）
• 输入端接口：11PIN弹片接触式电池连接器
• 输出端接口：TYPE-C*2、XT30公头（用于动力系统供电，电压固定）
• TYPE-C输出端可调电压：5V、12V、19V（三档）

工作方式

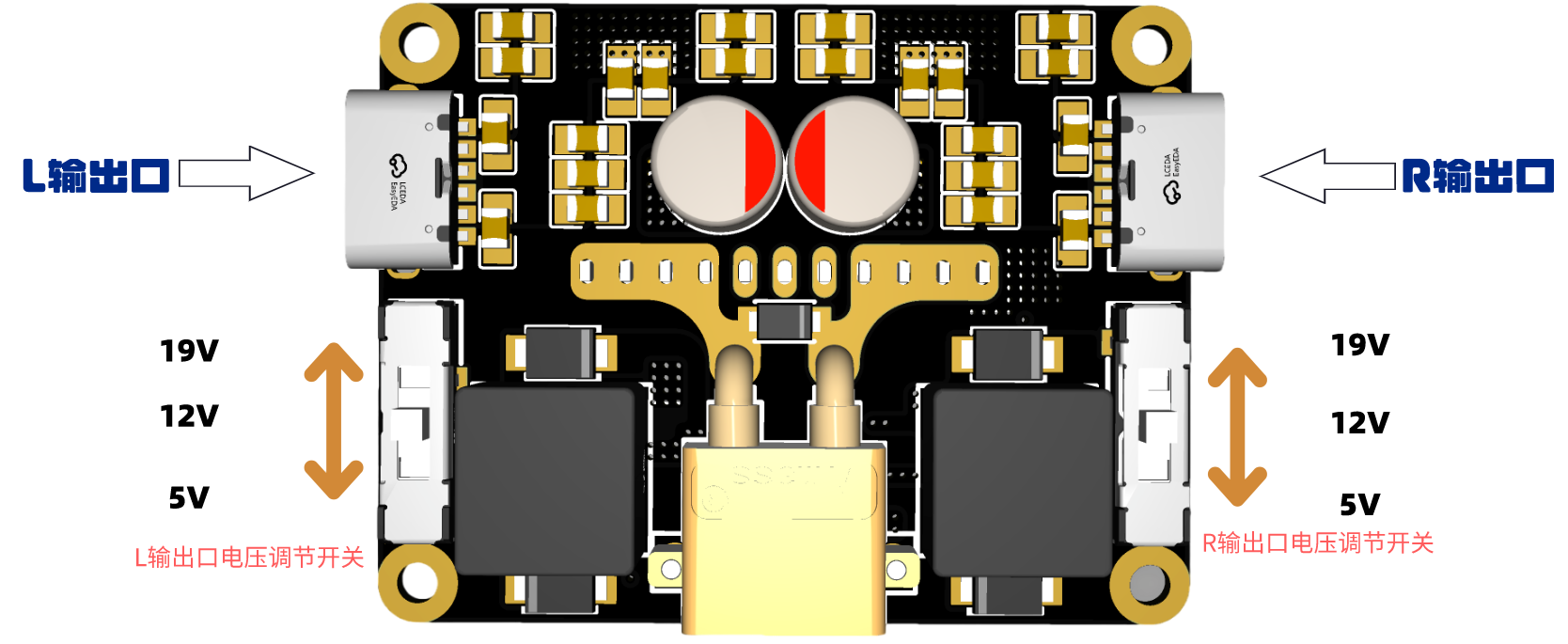

• 向输入端接口接入其工作范围内的电源，两个完全独立的输出接口即可输出稳定的直流电。若需调整输出电压，只需要调节各路输出口下方的滑动开关即可（从下至上依次为5V、12V、19V）
• 在Sunray-150无人机上使用该模块：将无人机电池插入弹片接触式电池连接器后，电源模块的XT30电池连接器为无人机动力系统供电；L输出口为机载电脑N150提供12V电压（请调整电压至12V）；R输出口为三维激光雷达提供12V电压（基础款无激光雷达，用户可以自行使用该接口为其他设备供电）
